LONGUES POSES POUR APN

Mise à jour: 19 fev 2006  Version V5.2b2

Par le simple ajout d'un petit relais 5V (ou optocoupleur de votre choix ) sur l'interface Ite-lente vous obtenez la possibilité de commander le déclencheur un APN type Canon EOS 350D pour effectuer des séries « poses longues ».

Pour cela il suffit de connecter directement le mini relais sur le connecteur J2. Un point de la bobine du relais est connecté sur la sortie 11 du connecteur J2 de la carte interface et l’autre point de la bobine à la masse (0 V de la carte) . voir Page réalisation

Il suffit alors de prendre les deux contacts en sortie du relais pour assurer la pose longue. L’interfaçage entre le PIC et le relais se fait par le transistor Q1 (2N2222) déja implanté sur la carte.

Pour le Canon EOS il suffit de relier ces deux contacts à une prise mini jack stéréo de 2.5 mm (premier pole et troisième pole).

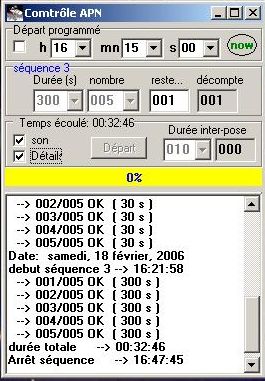

Un nouvel onglet dans GOTO_gAPe est rajouté pour cette option, il suffit de renseigner les cases correspondantes dans l'onglet et de cliquer sur le bouton "valider". Il apparait alors une fenêtre de suivi des poses APN, avec décompte bien visible des temps acquisition et inter-pose. Il est aussi possible de faire apparaitre une fenêtre détaillant l'évolution des poses en cours.

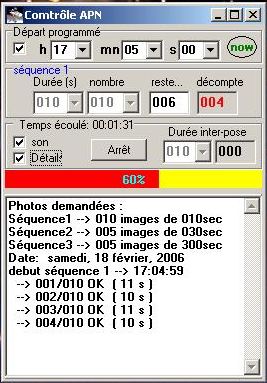

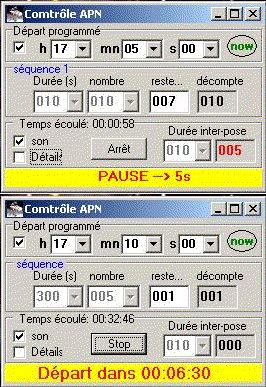

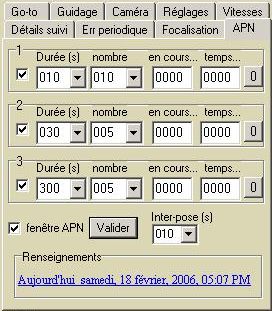

Contrôle APN:   Dans l'onglet "APN"  on peut choisir jusqu'a 3 séquences de prises de vues avec durées et nombres d'images différents. L'inter-pose mini permet de laisser à  l'APN de bien transferer l'image en mémoire et aussi d'espacer les poses de  plusieurs minutes (déplacement asteroides cometes....). Le fait de valider fait apparaitre la fenêtre Controle APN. Cela permet de revenir par exemple à l'onglet autoguidage tout en gardant le suivi des poses en cours. Cocher "détails" laisse apparaitre un suivi de poses réalisées et les infos des séquences demandées. Il est aussi possible de réaliser un départ programmé avec affichage du temps courant par appui sur l'ovale "now".
