REALISATION DE
L’INTERFACE ITE-LENTE.
Rédaction : Alain LOPEZ
Mise à jour: Pierre DUBREUIL
IMPORTANT
Les documents présents permettent de réaliser à moindre prix une interface performante, il est libre à chacun d’en fabriquer une ou plusieurs, mais en aucun cas dans un but lucratif. Je décline toutes responsabilités en cas de mauvais branchements qui pourrait occasionner un dysfonctionnement de votre matériel.
Vous devez avoir sur votre table de travail le circuit interface double face trous métallisés percés et sérigraphié.
Les
deux schémas théoriques « focalisation » et
« interface_Pic » sont présents sur le site pour information, pour la
fabrication seul est indispensable le schéma d’implantation interface.
Outils
nécessaires :
Un fer à souder avec de l’étain, et une pince coupante. L’implantation des composants ne pose aucun problème, implanter les composants du côté où la sérigraphie est visible (annotation des composants, la même que la nomenclature). Sur l’autre face on y fera les soudures

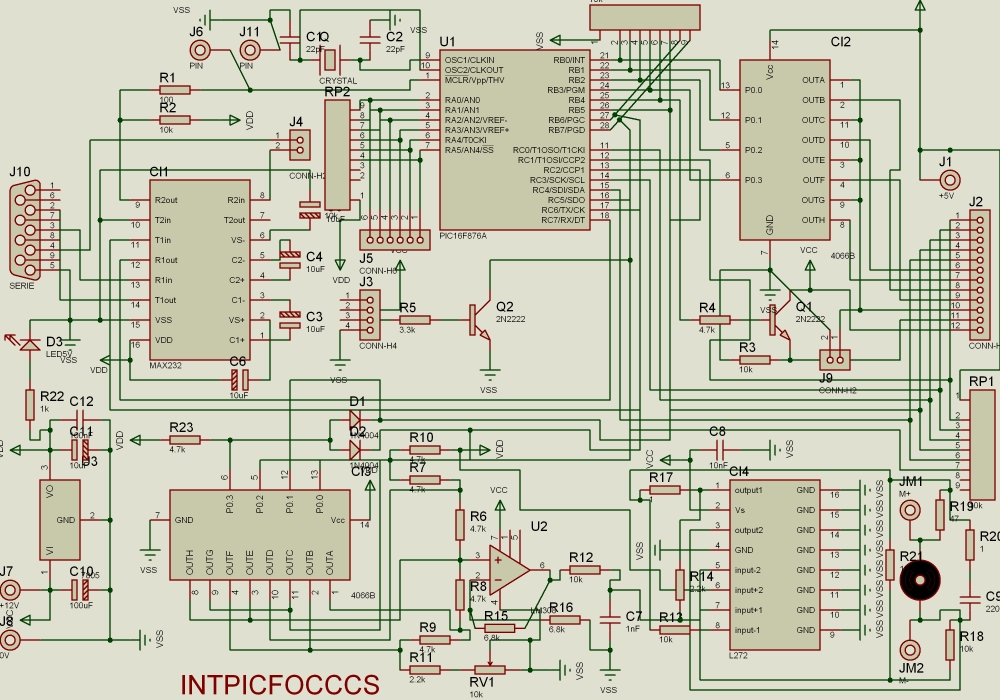

Schéma théorique complet : ICI
Il faut compter 30 mn de câblage, son prix de revient est de 60 euros environ sans le coffret et sans le PIC (9 euros) .
Liste des composants : -->> Liste des composants
Vous
pouvez mettre tous les circuits intégrés sur leur support, ATTENTION au sens (il est identique pour tous les C.I). Il
vous manque sans doute le PIC 16F876 programmé, vous en faites la demande à
Pierre Dubreuil : Pierre.dubreuil@tiscali.fr
Comment se
procurer le circuit imprimé ?
Après plusieurs séries de circuits imprimés double face mais sans trous métallisés j’ai enfin pu trouver un fabricant qui réalise des circuits de très bonne qualité double face, trous métallisés, percés, avec sérigraphie.
Entreprise : IMPRELEC
102, rue Voltaire
01100 OYONNAX
France
Tél : 04.74.73.03.66
FAX : 04.74.73.03.66
Mail : imprelec@wanadoo.fr
Il suffit de contacter cette entreprise et de demander un ou plusieurs circuits au format GERBER au nom de M.Lopez, le fichier est disponible chez eux sous forme de disquette (le nom du fichier : INTPICFOCCMSF.LYT). Le mieux est quand même de se faire confirmer le prix, le mail est un moyen commode.
Les prix :
Tarif 2005, pour 10 unités 16.29 Euros prix H.T
Pour 6 unités 24,03 Euros prix H.T
Frais de port 4,25 Euros
Délai de fabrication : 3 à 4 semaines.

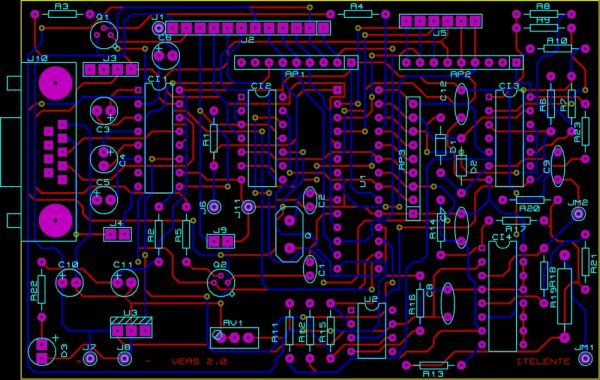

Détail de réalisation : C.I double face FR4 cuivré 35 microns
Percé à 0.8 mm, dimension 107X70 mm, trous métallisés et sérigraphie.
Premiers
tests :
Se
munir d’une alimentation 12V, d’un PC avec port série ou port USB avec
adaptateur, enfin d’un câble RS232.
Brancher
le 12V (attention à la polarité) le voyant rouge s’allume, connecter le câble
RS232, enfin ouvrir le logiciel GOTO-gAPe.
A
l’ouverture de la première fenêtre apparaît un pavé rouge qui passe en vert,
alors la communication est bien établie.
Si
cela n’est pas le cas ouvrir l’onglet « réglages » et vérifier le
port de COM. Par rapport aux quatre commandes que l’interface envoie
(AD-,AD+,DEC-,DEC+) on peut choisir que le commun soit égal à la masse du
montage ou que le commun soit isolé. Par exemple le commun de la raquette DD1
de chez Vixen est au +5V, alors il est indispensable que le commun soit isolé
de la masse de l’interface. Pour cela il est prévu un cavalier (strap) sur la
carte, son emplacement est visible sur la photo du montage terminé. Pour isoler
le commun de la masse il faut l’enlever.
Ensuite
brancher le câble de guidage sur la monture, les véritables essais peuvent
commencer……….
Câblage de
la liaison entre l’interface et la raquette ou l’entrée autoguidage.
A partir du connecteur J2
(12 points) sortir les quatre signaux AD+,AD-, DEC+,DEC- et le commun. L’autre
extrémité est branchée sur la monture ou la
raquette avec le connecteur adapté (RJ12 ou autres).
La sortie 1 se trouve à coté
de la résistance R4 (voir aussi la photo représentant le montage terminé).
Correspondance des signaux et
numéros de pattes du connecteur J2:
- sortie pour commande APN * derniere minute !!
 |
Exemple de raccordements Pour entrée guidage EQ6 PRO
10 COMMUN à 2 8 AD + à 3 7 DEC - à 5 6 AD -
à 6 Relais commande APN
11 pose APN
|
* le fait d’actionner par le logiciel cette option permet de commander un relais qui va faire office de contact (contact fermé prise de la pose), nous avons alors cette sortie qui passe de 0V à 12V (transistor Q1). Il suffira donc de commander un relais 12V et de se servir de son contact pour commander la prise de vue.

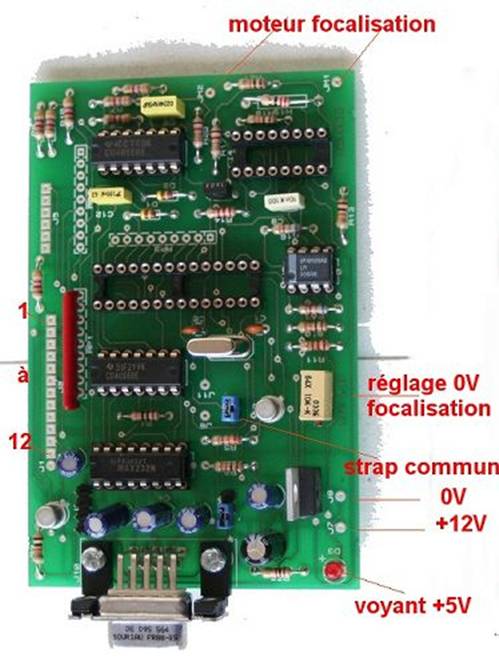

Ite-lente prête à l'emploi:

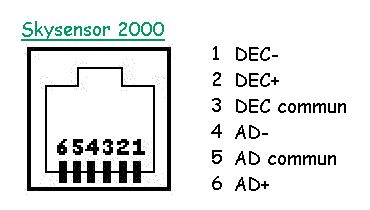

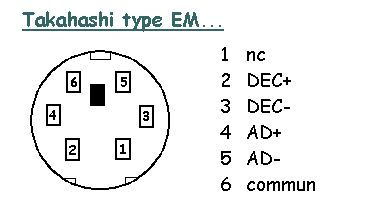

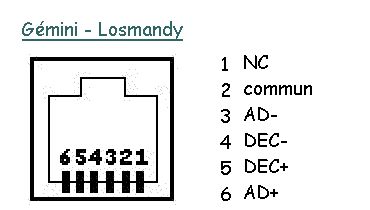

Quelques connectiques:
 |
 |
 |
 |
 |
